一、概述
氣動長行程執行機構(簡稱長行程)是以壓縮空氣為動力能源,接受氣、電模擬信號或智能信號,輸出角位移,并以一定的轉矩推動被調節機構的一種角行程執行機構。
針對不同的用戶我公司開發出了A、Ⅰ、Ⅱ三種系列,其中A型機構最齊全,同I、II型在結構上不同。I、II型的長行程另配說明書。
本系列執行機構可帶多種功能,同時產品帶保護罩殼,因此可以用在比較惡劣的工況下。它可廣泛應用于電力、化工、石油、冶金等部門。
二、分類
1、 根據手操的機構不同分

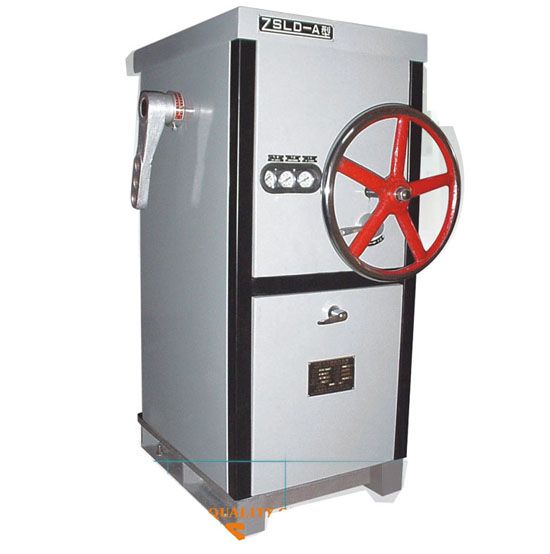

A型:帶罩殼、手操為手輪式,功能最齊全。
I型:手操為手輪式;
II型:手操為杠桿式,機構最為輕便。
2、根據接受的控制信號不同分為
ZSL型:接受0.02~0.1MPa 氣信號;
ZSLD型:接受4~20mA模擬或智能電信號;
3、根據輸出力矩不同分為25kg.m(250N.m)、40(400N.m)、60(600N.m)、100(1000N.m)、160(1600N.m)、250(2500N.m)、400(4000N.m)、600(6000N.m)、8000(60000N.m)等型。
|
