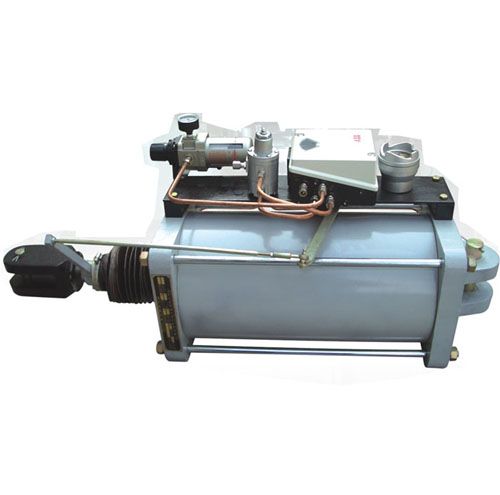

ZQGSA系列擺動火嘴執行器

點擊圖片查看大圖

詳細信息

一、概述

ZQGSA—D×S系列擺動火嘴執行器（又稱擺動氣缸）是以壓縮空氣為動力能源，接受4—20mA電信號或0.02—0.1MPa氣信號，隨信號變化產生直位移，并以一定的行程推動被調節機構。該產品具有結構簡單、使用可靠、耐磨損強、重量輕、機械效率高等特點，并可帶有三斷自鎖及閥位反饋功能，它與我公司生產的ZKY(FDK)執行器就地控制柜配套，能接受DCS系統4-20mA電信號進行線性調節。它廣泛應用于電力、冶金、輕工、化工、石油等工業部門各種控制系統的自動調節，特別適用于大型電站鍋爐擺動火嘴，閥門的開度調節等。

二、主要技術參數

輸入信號：氣信號： 0.02—0.1MPa

          電信號：4—20mA DC

氣源壓力：0.3~0.8MPa

工作行程：見表1

基本誤差：≤±2%

回差：≤1.5%

死區：≤0.6%

使用環境溫度：-20℃—100℃

                                                                           表1

型號    D×S

氣缸直徑

行程

氣缸推力(N)

輸出力矩(N·m)

ZQGSA-250×400

?250

400

24500

4000

ZQGSA-300×400

?300

400

35300

7000

ZQGSA-350×400

?350

400

43000

8600

注：計算力矩是在轉角范圍為0~90°，操作壓力為0.5MPa，效率為100%時的計算值。在0°或90°時輸出力矩最小，在轉角為45°附近，輸出力矩最大。
