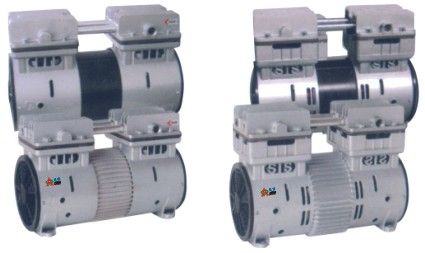

無油真空泵工作原理：在電動機的驅動下，通過曲柄連桿機構的作用（旋轉運動轉變成直線運動），使氣缸內的活塞作往復運動。當活塞在氣缸內從左端向右端運動時，由于氣缸的左腔體積不斷增大，左腔空間的壓強不斷的降低，當左腔空間內的壓強低于被抽容器內的壓強，根據氣體壓強平衡的原理，被抽容器內的氣體經過吸氣閥5不斷地被抽進左腔，此時正處于吸氣過程。 當活塞達到最右位置時，氣缸左腔內就充滿了氣體。接著活塞從右端向左端運動，此時吸氣閥5自動關閉。氣體隨著活塞從右往左運動而逐漸被壓縮。當氣缸內的氣體達到排氣壓力時，此時排氣閥4被打開，氣體被排出，完成了一個工作循環。當活塞在從左端向右端運動時，重復上述循環，直到被抽容器達到某一平衡壓力為止。

這種全無油真空泵廣泛用于石油、化工、食品、輕工、冶金、電氣等行業中的真空浸漬、鋼水真空處理、真空蒸餾、真空蒸發、真空濃縮、真空結晶、真空干燥、真空過濾、水處理真空作業及混凝土的真空作業等方面的抽除氣體。

型  號	ZTP11 00AS22	ZTP15 00AS23	ZTP11 00ES18	ZTP11 00ES22	ZTP15 00ES23	ZTP110 0DAS22	ZTP150 0DAS23	ZTP550 AS10	ZTP550 AS12	ZTP750 AS14	ZTP550 ES12	ZTP750 AS15	ZTP750 ES15	ZTP750 AS18
電壓、頻率	220/60	220/60	380/60	380/60	380/60	220/60	220/60	220/60	220/60	220/60	380/60	220/60	380/60	220/60
輸入功率	1350	1500	1100	1350	1500	680	800	560	680	800	680	850	850	1050
額定轉速	1680	1650	1680	1680	1650	1700	1700	1680	1680	1680	1680	1650	1680	1600
使用環境	5-40	5-40	5-40	5-40	5-40	5-40	5-40	5-40	5-40	5-40	5-40	5-40	5-40	5-40
額定工作壓力	8.0	8.0	8.0	8.0	8.0	8.0	8.0	7.0	7.0	7.0	7.0	4.5	4.5	2.5
流量	250	290	200	250	290	125	145	108	125	150	125	160	160	190
重啟壓力	0	0	0	0	0	0	0	0	0	0	0	0	0	0
最大真空	700	700	700	700	700	680	680	700	700	700	700	700	700	700
熱保護器	135±5	135±5	135±5	135±5	135±5	135±5	135±5	135±5	135±5	135±5	135±5	135±5	135±5	135±5
絕緣等級	B	B	B	B	B	B	B	B	B	B	B	B	B	B
尺  寸	305/160/288	305/160/288	305/160/288	305/160/288	305/160/288	305/160/288	305/160/288	271/128/192	271/128/192	271/128/192	271/128/192	271/128/192	271/128/192	271/128/192
凈重	17	17.5	17	17	17.5	13	13
