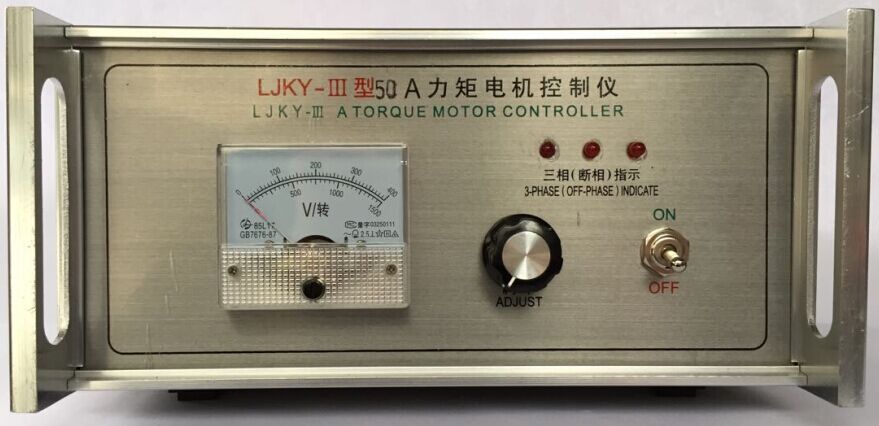

LJKY-III力矩電機控制儀器 |
||
|
||
| 詳細信息 | ||
| 一、簡介 力矩電機控制器為代替三相自耦變壓器，而專門設計的一種先進的全電子化控制裝置，能工作在電阻、電感性負載。廣泛適用于五金機械塑料、電線、電纜、繩網、印刷、造紙、鍋爐、起重、機床、通用機械等行業中的卷繞設備與三相自耦調壓器相比較，本控制器由于采用了電子調節，無觸點磨損，電壓調節平衡，啟動性能好，本控制器具有體積小代替三相自耦變壓器重量輕、效率高、發熱小、節約能源(經測定平均節能17%以上)。使用壽命長、安裝、維修方便。 二、參數 1、額定電壓：三相380V±10%； 2、頻率：50Hz或60Hz； 3、輸出電壓范圍：0V(60V)~365V; 4、輸出最大電流：5A~13A； 5、輸出電壓三相偏差：±5%； 6、轉矩調節比：10：1。 三、安裝須知 1、用戶在使用本產品之前，應仔細閱讀說明書。 2、請不要安裝在高溫、高濕度的環境中。 3、請不要安裝在木材等易燃性的材料上。 4、請不要安裝在高振動的機器設備上。 5、請不要安裝在有油霧、灰塵、有易燃氣體的環境中。 6、控制板安裝時務必與導電體間保持適當空間，以免控制板短路等原因損毀。 7、在上電以后以及斷電后十分鐘內，請勿接觸控制儀/板上導體部分，以免觸電。 (注1：)只有合格的專業人員才可以實施安裝、配線、拆卸及保養。 (注2：)請遵守安裝須知，若未依上述規定安裝，而導致控制儀/板損毀或發生危險事件，本廠不負任何責任。在安裝過程中有任何問題，歡迎來電咨詢。 四、工作原理及特點 三相力矩電機控制儀主回路采用進口雙向可控硅，改變可控制硅的開放角大小，就能使電機或其它負載的工作電壓從0到365V連續可調(電機起動電壓為60V)，也就實現了平衡地調壓調節器速過程，以滿足不同生產的工藝要求。工作穩定可靠。 五、操作方法 1、接線說明： 將三相交流電源經三極自動開關(電機堵轉電流上130%)接入力矩電機控制儀的輸入A、B、C，控制儀的輸出D1、D2、D3接力矩電機的接線柱W1、V1、U1，力矩電機必須符合Y型、△型接法(參照電機接線說明)，Y型力矩電機的公共點(即中心點)不需接到電源零線上，如圖。冷卻風機請接輸入端。 注：(1)請嚴格按照接線圖接線，切勿誤接造成損壞。 (2)電線一定要焊好接線片，接入到控制儀和電機上，旋緊螺絲與螺母，不然接觸不良產生 “跳火”現象，極易燒壞控制儀以及可控硅。 |
