一、技術參數

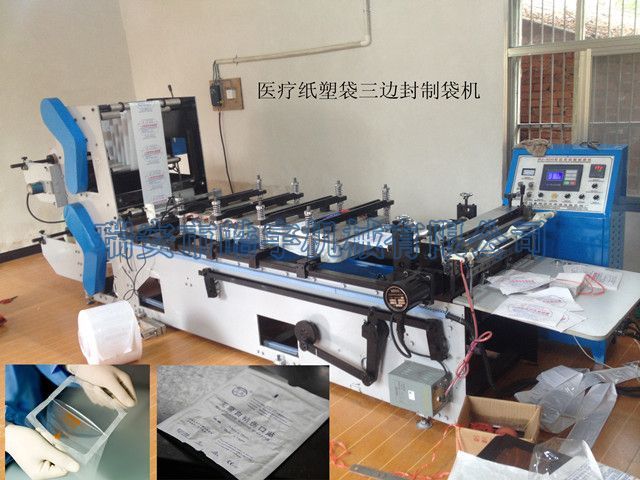

2.機器功能：三邊封

3.主要電氣配置：牽引步進電機，主驅動為交流電機配變頻器，溫控14路（實際適用12路其中2路備用）

4.機械最高節拍：120次/分

5.最高放料線速度：≤36米/分（視材料袋型而定）

6.制袋尺寸：長度400mm，超過此長度采用倍送實現（最大6倍送）

            最大寬度450mm

7.料卷最大尺寸：∮500×1050mm（直徑×幅寬）

8.定位精度：≤±0.5mm

9.熱封刀數量：縱封采用2組上下加溫、上下冷卻

              橫封采用3組上下加溫，2組上下冷卻

10.溫度電熱塊數量：6塊

11.溫度設定范圍：0-300℃

12.整機功率：20kw(實際適用剛通電開機時功率一般在15kw左右，保溫時一般功率在15kw左右）

13.外星尺寸：50000×2000×1870mm（長×寬×高）

14.整機凈重：約3000公斤

15.顏色：綠色罩殼、黑色機身

二、設備配置及相關參數

A.結構形式：臥式水平工位（由磁粉制動器、氣缸、擺輥、變頻器、電機、牽引輥傳感器及控制系統組成）

B.放料軸、氣脹軸加氣動鎖緊裝置

2.放料張力

A.控制機理：由電腦控制、磁粉制動器、變頻器與交流電機、傳感器與旋轉編碼器、氣缸對擺輥組成的復合型速張力系統

B.調節驅動：PID調節PWM驅動

C.檢測方式：傳感器與旋轉編碼器綜合檢測

3.糾偏裝置

   結構：絲桿調節K型架垂直升降

   驅動：固態繼電器驅動低速同步電機

   傳動：聯軸器連接

   控制形式：雙光電傳感器電腦集中控制

   檢測方式：反射式光電傳感器檢測

   跟蹤精度：≤0.5mm

   調整范圍：150mm

   光電搜索范圍：±5-50mm 可調，限位開關的區間，光電超范圍

                  機器自動停車，并電腦提示糾偏異常

4.對邊

     結構：可調輥上下傾斜式調整結構

     形式：手動調節（調節手輪）

5.上下對花

      結構：單支輥筒上、下調整

      形式：手動調節（調節手柄）

6.縱封裝置

       結構：組合式橋梁結構

       驅動：主電機驅動動力桿

       傳動：偏心機構聯桿垂直運動

       數量：3組

       長度：燙刀500mm，冷刀400mm

7.橫封裝置

        結構：大梁墊塊式燙壓合結構

        驅動：主電機驅動動力桿

         傳動：偏心機構聯桿垂直運動

         數量：燙刀2組，長度440mm，冷刀2組，長度440mm

8.薄膜牽引

          結構：氣動式膠輥壓合摩擦

          傳動：M型同步帶輪傳動，速比1:17

          控制形式：電腦集中控制

          檢測方式：光電傳感器結合接近開關綜合控制

9.中間張力

           結構：氣壓式浮動張力輥結構

           控制形式：電腦集中控制，動態運動補償

           檢測方式：無觸點接近開關

           浮輥張力調整范圍：0-0.6Mpa 氣壓，中間牽引電機補償范圍1-10mm（電腦設定，自動插補）

10.主傳動裝置

         結構：曲柄搖桿推拉式四連桿結構

      驅動：2.2Kw變頻器驅動2.2Kw三相異步電機

      傳動：主傳動電機帶1：17減速機

      控制形式：電腦集中控制

      運動方式：主電機運動帶動框架上下垂直運動

11、自動定位裝置

             方    式：（1）、電腦自動定長控制方式      精度：≤0.5mm

                          (2)、反射式光電傳感器跟蹤檢測  精度：≤0.5mm

          光電搜索范圍：0-10 mm（范圍大小電腦可設定自動搜索）

          修正補償范圍：±1-±5 mm

          定位修正方式：光電及伺服電機編碼器信號反饋于電腦,電腦經運算發出指令給伺服驅動器至伺服電機執行.

12、溫度控制裝置

              檢 測  方 式：熱電偶檢測K型

           控 制  方 式：電腦集中控制，固態繼電器驅動PID調節

           溫度設定范圍：0~300度

           測   溫   點：電加熱塊中段

13、切刀

             結構：上切刀+調整裝置+固定下切刀

          形式：導柱加直線軸承氣動頂拉剪切式

          傳動：借用偏心軸動力

          調整：水平移動，拉動手柄可調節裁切角度

14、沖孔裝置

            結    構：弓型座氣動式?jīng)_模

          控制形式：電腦集中控制

          驅    動：電子開關驅動電磁閥（DC24V）

          沖 孔 座：導軌式支撐弓型座手動水平微調結構

          調 整 量：±12mm

          氣    缸：氣動控制

          模    具：凌孔圓孔各一付

          數    量：2組

三、配套設施（用戶自行解決）

電    源：三相380V±10﹪50Hz    空氣開關150A

帶零線，地線（R.S.T.E）

容    量：≥25Kw

氣    源：35升/分（0.6Mpa）
