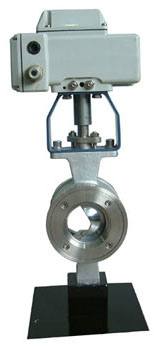

V73577電子式電動V型調節球閥，配用德國進口PS系列和日本工裝3610系列、或我公司生產YJR系列執行機構，無需配伺服放發器，有輸入信號（4—20mADC或1—5VDC）及單相電源即可控制運轉，實現對壓力、流量、溫度、液位等參數的調節。閥芯上開有V型切口，與硬密封閥座相對轉動產生剪切力，可將纖維物切斷，防止卡死。流通能力大，調節精度高，可調比大，密封性好，重量輕等特點。適用于除小口徑，角型，三通連接外的大部分場合，是替代進口產品的最佳產品，特別適用于泥漿和含有纖維性介質，以及含有微小固體懸浮物介質的要緊。廣泛應用于造紙業、制糖、石油、化工、冶金等行業的工業過程自動控制系統中。

公稱通徑：25—300mm

公稱壓力：PN1.6    4.0    6.4MPa

連接形式：法蘭式按JB/T79.2—94凹或按JB78—5P對夾式、法蘭連接

材    料：WCB  ZG1Cr18Ni9Ti   CF3M

填    料：V型聚四氟乙烯填料，含浸聚四氟乙烯填料，

石棉編織填料.耐高溫碳纖維填料

溫    度：常溫：-20℃~+120℃   散熱：+200℃~+450℃

閥芯形式：V形缺口半球體

流量特性：等百分比特性

球閥桿材料：2Cr131Cr18Ni9Ti     oCr17Mo2(316L)

金屬閥座材料：與閥桿材料相同，密封堆焊鈷鉻硬質合金，

非金屬閥材料：增強聚四氟乙烯。

V形球閥規格參數表

公稱通徑DN	25	32	40	50	65	80	100	125	150	200	250	300
流量系數(Kv)	25	40	63	100	160	250	350	680	990	1600	2500	4000
動作范圍	0-90°
允許壓差△P	小于公稱壓力（1.6MPa）
泄漏量Q	按API598標準測試        無泄漏
環境溫度℃	-20~60℃
基本誤差	±2%
回差	±2%
死區	1%
可調范圍	250:1
配用執行機構	YJR10,PSQ101,381RSA—05 381RSA防爆型				PSQ201,YJR—20 381RSC—30				YJR—40 381RSC—50		PSQ701 YJR—60

公稱通徑 DN/mm	尺     寸/mm
	L	D	H	H1	B	Z-фd
25	75	85	290	103	157	4-14
32	75	100	300	103	157	4-18
40	85	110	325	103	157	4-18
50	95	125	375	103	157	4-18
65	115	145	405	130	207	4-18
80	130	160	415	130	207	8-18
100	165	180	450	130	207	8-18
125	216	210	480	140	256	8-18
150	230	240	500	140	256	8-23
200	250	295	550	140	256	12-23
