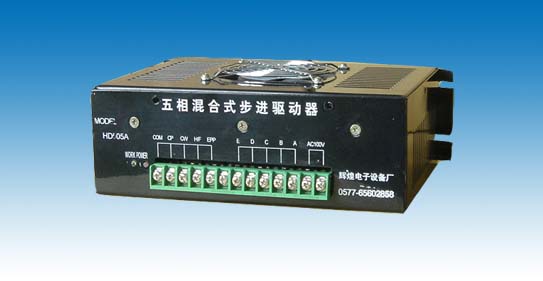

MD505A驅動器驅動五相混合式步進電機，該驅動器實現高頻斬波，恒流驅動，具有很強的抗干擾性、高頻性能好、起動頻率高、控制信號與內部信號實現光電隔離、具有一系列自保護功能、運行平穩、可靠性好、帶動5A以下所有的110BYG、130BYG系列五相混合式步進電機。 自投放市場以來，深受用戶歡迎，特別是在數控、印刷、軟包裝、紡織等領域得到廣泛應用。 AC110V電源供電 驅動器性能對電機的依賴性極小，不同參數電機均可獲得優異性能 靜止時自動半電流鎖定，信號光電隔離 適配電機：110BYG，130BYG系列步進電機 工作環境溫度：0~45oC 工作環境濕度：10~85%；保護環境溫度：20~70oC 保護環境濕度：10~90% 端子標記 | 功能 | 說明 | POWER | 電源指示 | 電源打開發光管亮（綠色） | | WORK | 工作指示 | 相原點時發光管亮（紅色） | COM | +12V | 接電腦 +12V 端 | CP | 步進脈沖信號 | 接電腦 CP 端 | CW | 方向控制信號 | 接電腦 CW 端 | |
H/F | | | EPP | | | A | A相輸出，接步進電機1端 | 如方向反，驅動器與電機反接：A 接 5 | B | B相輸出，接步進電機2端 | B 接 4 | C | C相輸出，接步進電機3端 | C 接 3 | | D | D相輸出，接步進電機4端 | D 接 2 | E | E相輸出，接步進電機5端 | E 接 1 | AC100V | 電源輸入 | | AC100V | 電源輸入 | 額定電壓AC100V，5A |
|
