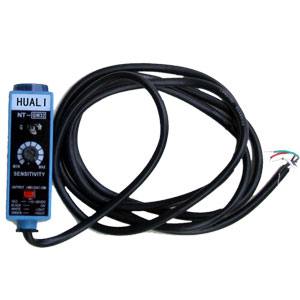

光電開關NT-GW32

光電開關NT-GW32
點擊圖片查看大圖
詳細信息
主要特點

NT系列標志檢測光電開關是在原Z3N系列的基礎上經重新設計的新產品,內部線路及光學結構更合理,產品性能更加穩定。

     NT系列標志檢測光電開關是通過其本身發出之光源掃描在被檢物表面上。因表面顏色的不同而使反射回的光量不同,從而達到對顏色標記的識別。

    同軸光路設計,對高反射系數紙面(如鋁箔等)適應性更強。
    具有藍、綠、紅等多種光源可選,對分辨各種顏色帶來方便。
    光點細小、分辨率極高
    0.1-1ms的高響應速度。能適應各種包裝機、制袋機和印刷機械之控制需要。
    優異的內電路設計、抗各種電磁、雜光干擾,性能優良、操作穩定、無誤動作。
    具備靈敏調節旋扭、不須使用工具即可調節。
2.操作步驟

因定好光電開關,使檢測距符合要求。根據你所用包裝紙,參照下面的光源選擇指南表,確定開關光源(以綠色為例)再根據您機械的需要決定輸出方式的亮動或暗動。最后按以下三步調節靈敏度(以下按輸出亮動方式,包裝約標志為淺色、背影為深色為例)。

    (1)移動包裝紙,使投光點落在標記之后的背影區,將靈敏度反向旋到底,然后順時針慢慢旋轉至指示燈恰好亮。記住此時電位器位置(A點)。

    (2)再移動包裝紙,使投光點落在標記中央,此時指示燈亮,然后逆時針方向緩緩旋動調節扭,直至指示燈恰好熄滅,記住此時的旋扭位置(B點)。

    (3)正確完成以上二步操作后,再將電位器扭旋定在A、B兩點的中間C位置即可,調節完畢。A、B兩點距離越大,說明色差比較大,檢測越穩定。但A、B兩點至少應有一格距離,否則檢測將不穩定。

3.光源選擇指南表
 ↑ 背

紅光LED . ↑ 背

綠光LED
× × × × × ×
× × × × × × × ×
× × × × × × × × × × ×
× × × × × × × × ×
× × × × × × × × × ×
× × × × × ×
× × × × × × × ×
× × × × × × × ×
× × × × × × × × × ×
× × × × × ×
.  .
. 標  志 → . 標  志 →
○:容易檢出       ×:困難檢出
4.注意事項
1、通電前務必檢查所用電源是否符合DC12-24V±10%,最高不超過40V,否則有可能損壞光電開關。

   2、為保證高穩定性檢測,要保證做到兩點:一是檢測距離符合規定的額定檢距,如檢距為12±2mm的,在安裝時就必須使檢距為12mm,這樣就使開關能有上下4mm的防振動穩定區,而在檢距為10mm時,其上下防振動區就大大縮小。;二是嚴格按操作步驟調節靈敏度。且每換不再包裝材料就應重新調節。

   3、安裝時應防止強光直射進光學鏡頭或采取適當的遮光措施。

   4、工作環境的溫度、濕度、振動、沖擊及其他有腐蝕性氣體,均可能影響光電開關的工作,請您注意盡量排除這些影響。

   5、平時注意保護光學鏡頭的清潔,安裝時盡量避免鏡頭豎立朝上,以減小灰塵。
   6、本產品若在一年內非人為因素而不能正常工作,可將原件寄回本廠,本廠負責調換新品。
5.主要技術參數
檢測方式 同軸反射式 檢測距離 12mm±3mm
供電電壓 DC10-30V±10%     波紋≤10% 消耗電流 45mA以下
光源色譜 紅、綠、藍、白可選 光    點 圓形、長條形可選
檢測角度 光線與被測物表面直 允許偏差±+-15 響應時間 0.1-1ms
輸出方式 亮動、暗動均有 輸出指示 紅色LED
輸出電壓 高電平Vs-(≤1.5)低電平≤1.2V 帶載電流 100mA
模擬輸出 0-10mA 電路保護裝置 Vs電壓有反極性保護,輸出有短路保護。同時具有任意接錯線保護。
靈敏度 單圈可調 抗環境光 白熾燈3000Lx  太陽光10000Lx
防護等級 IP67(防潮防塵) 環境溫度 操作-15℃-65℃   保存-25℃-80℃
外殼材料 金屬 引出線 直徑6.0五芯護套屏蔽電纜  標準長2M
6.型號表
型號 光源 引出線 型號 光源 引出線
R22 紅色 四蕊 R2 紅色 三蕊
G22 綠色 四蕊 G2 綠色 三蕊
RG22 紅綠 四蕊 RG2 紅綠 三蕊
BG22 藍綠 四蕊 BG2 藍綠 三蕊
GW22 綠白 四蕊 GW2 綠白 三蕊
